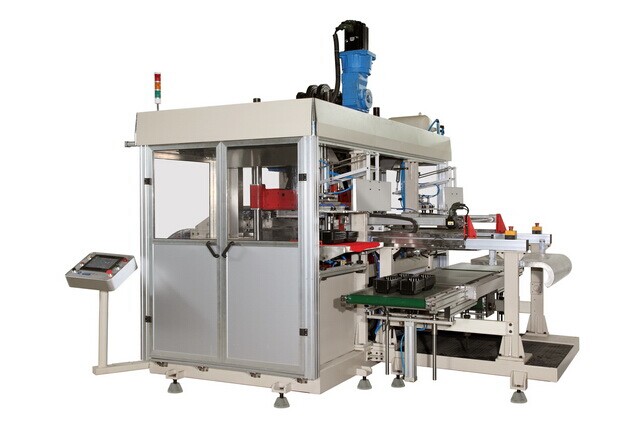

MTC400全伺服自动裁切机
一、特点
01. 本机器机械、气动，电气一体化。各动作程序由PLC控制。触摸屏操作，简单方便。
02. 伺服电机送片，长度无级调整，高速准确稳定。
03.适应配合普通吸塑机、正负压成型机连线裁切。
04.裁切模具采用激光刀模，使用成本较低。
05. 采用移模裁切技术，可实现吸塑制品不带点裁切，符合大部分食品包装要求。
06. 裁切上下合模采用全伺服驱动，开合模行程快速精准。
07. 机械手吸出垒叠，节约人工成本，降低工人劳动强度。
08. 采用快速换模装置，气动装夹。
二、技术参数
参数 | MTC400(型号) |
最大裁切面积(mm2) | 400×760 |
适应片材厚度(mm) | 0.3-1.5 |
适应片材宽度(mm) | 500-800 |
最大裁切力(ton) | 45 |
上模行程(mm) | 80 |
下模行程(mm) | 110 |
最大制品高度(mm) | 70 |
最大制品深度(mm) | 100 |
工作频率(次/分钟) | 30 |
动力形式 | 伺服驱动 |
气源(外配) | 供气量(m3/min) | ≥0.3 |
气压(MPa) | 0.8 |
使用电源 | 三相四线制380V/ 220V 50Hz |
电机功率（kw） | 19 |
整机最大功率(kw) | 21 |
最大外形尺寸(L×W×H)(mm) | 约4500×3100×2900（含电机高度） |
整机重量(Kgs) | 约5500 |
三、技术配置
可编程逻辑控制器( PLC ) | 台湾台达 |
触摸屏10.4英寸彩色 | 台湾台达 |
送片伺服电机（1.0kw） | 台湾台达 |
上模伺服电机（5.5kw） | 台湾台达 |
下模伺服电机（4.5kw） | 台湾台达 |
交流接触器 | 德国西门子 |
热继电器 | 德国西门子 |
中间继电器 | 德国魏德米勒 |
气动元件 | 日本SMC |
气缸 | 中国 |
